1.简介

ARCHITECT i2000/i2000_SR系统是一种全自动化免疫分析系统，能够进行随机和连续访问并对样本进行优先处理和自动重复再测处理。在该系统上可连接4个处理模块，以形成一独立工作站。

2.基本结构

ARCHITECT i2000/i2000SR系统基本结构主要由三大组成部分。

系统控制中心（SCC）：计算机系统，使用户能够通过集中型界面，以对处理模块及其相关部件进行控制。

ARCHITECT i2000/i2000_SR处理模块：具有优先处理能力的诊断模块，通过化学发光微粒子免疫检测法（CMIA）进行样本处理。

样本处理模块：包括RSH多维样本处理轨道和样本处理器。RSH多维样本处理轨道可分为优先分段和常规分段，样本处理器也可分为标准样本处理器和转盘样本处理器。

（1）系统控制中心（SCC）

SCC是一套先进的电脑控制系统，对ARCHITECT系统提供软件界面并能够向主机提供控制命令的操作系统。在SCC上，用户可执行配置系统、输人患者、质控品和校准品命令、核查患者结果、质控数据和校准结果、控制处理模块和样本处理器、执行系统诊断和维护程序、接收来自主机的检测命令和诊断数据，以及将检测结果发送至主机。

此外，SCC可连接备选硬件设备，包括打印机、条码扫描仪、UPS不间断电源、外部调制解调器等。ARCHITECT系统软件系统为计算机程序或计算机指令组，用于解读系统命令和检测信息、计算结果并提供系统硬件控制界面。

（2）ARCHITECT i2000/i2000_SR处理模块

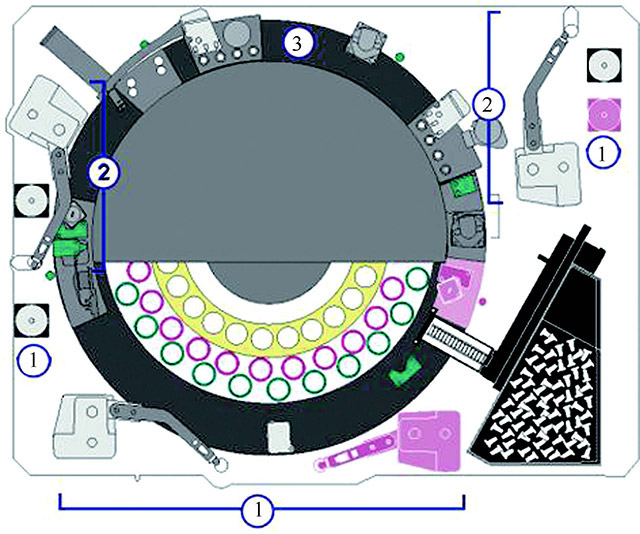

该处理模块为检测的主要活动区。样本和试剂被分发到处理通道的反应杯内混合，以在这里执行完成检验处理（图13-25）。

图13-25 ARCHITECT i2000/i2000_SR处理中心硬件配件

1.样本硬件配件：用于抽吸和分发样本；2.试剂硬件配件：用于抽吸和分发试剂；3.处理通道硬件配件：定位用于样本和试剂抽吸、混合、洗涤和CMIA处理的RV位置

如图13-26所示，ARCHITECT i2000/i2000_SR系统的处理模块内部结构示意图。用于帮助用户在执行零件更换程序或排除处理模块故障时查找零件位置。在该图上各零件以字母和（或）数字进行标识。ARCHITECT i2000/i2000_SR处理块还含有其他零件，在制图上以粉红色显示（ST，STW，VTXST，STD，STS）。这些零件是在执行STAT检验方案时使用。

图 13-26 ARCHITECT i2000/i2000_SR处理模块

1.PT/T（预激发液/激发器歧管）；2.A（废液探针臂）；3.CMIA（CLIA阅读器）；4.R1 （试剂1移液器）；5.UL（RV卸料器；电磁阀36）；6.R1S （试剂1注射器）；7.LD（RV装载分流器；电磁阀42）；8.R1W（试剂1清洗站）；9.VTX1（内部搅拌装置1）；10.SS（样品注射器）；11.LDS（装 载分流器开关；电磁阀32）；12.S（样品移液器）；13.SW（样品清洗站）；14.RVA（RV检修门）；15.PP（处理路径）；16.TP（RV传送器）；17.HP（料斗或储存器）；18.隔板；19.RV W（RV装载器轮）；20.WZD（清洗区域1RV分流器）；21.R2（试剂2移液器）；22.R2S（试剂2注射器）；23.R2W（试剂2清洗站）；24.WZ1（清洗区域1歧管）；25.VTX2（内部搅拌装置2）；26.PPM（样品架进程驱动电机）；27.BR（试剂条形 码阅读器）；28.WZ2（清洗区域2歧管）；29.VTX3（内部搅拌装置3）；30.STW（分样清洗站）；31.ST（ STAT移液器）；32.VTXST（内部搅拌装置STAT）；33.STD（STAT RV分流器）；34.STS（STAT注射器）

图13-27所示的为样本硬件配件，该配件是用于样本抽吸和分发的装置。

图13-27处理中心样本硬件配件 （ARCHITECT i2000/i2000_SR）

①样本和STAT移液枪（S和ST）：用于将样本抽吸并分发到RV（反应杯）内；②样本和STAT注射器（SS和STS）：用于控制样本抽吸和分发；③样本和STAT洗涤站（SW和STW）：用于洗涤探头内部和头部上残留液体

（3）样本处理模块

1） RSH（多维样本处理轨道）：RSH是一种传送系统，用于装载校准品、质控品、患者样本和试剂。对RSH的设计使能够随意并连续访问正在装载/卸载样本和试剂。其上面含两种类型分段用于放置样本，可以是常规处理，或者优先处理。试剂承载器可装载在任意的RSH分段上。

RSH分段主要有两种，分别为优先分段和常规分段，均为保存样本或试剂承载器的区域。用户可设置优先分段编号（0~7），其余默认为常规分段。可将样本放入样本承载器内，然后，再将样本承载器装入优先分段或常规分段。样本承载器传送器将捡拾各样本承载器，然后移动。移动时将通过条码阅读器。条码阅读器将对样本进行标识，然后，样本承载器传送器将该样本承载器移到抽吸区，以对样本进行抽吸。用户可将试剂瓶放入试剂承载器上，然后，再将试剂承载器装入优先分段或常规分段。试剂承载器传送器将捡拾各承载器，然后移 动。移动时将通过条码阅读器。条码阅读器将对这些试剂盒进行标识，然后，样本承载器传送器将该承载器装载到试剂转盘上。

2）样本处理器：有两种，一种为标准样本处理器（SSH），另一种为转盘样本处理器（LAS）。

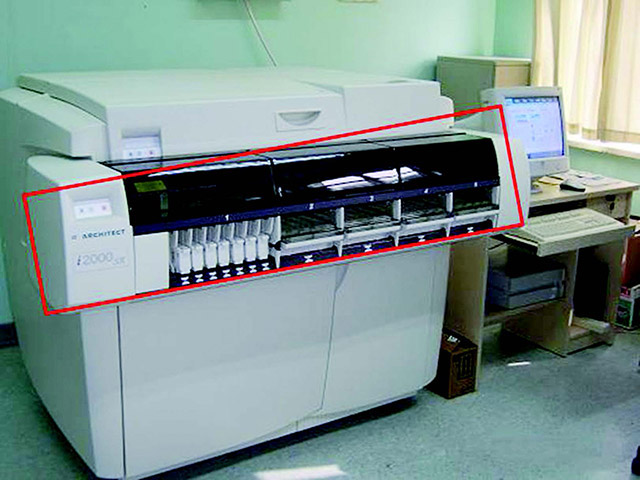

标准样本处理器（SSH）是一种传送系统，用于装载校准品、质控品和患者样本并将其发送到ARCHITECT i2000_SR处理模块上（图13-28）。用户可用将样本放入样本承载器内，然后，再将样本承载器 装入样本装载队列上。条码阅读器将对这些样本进行标识，然后，样本处理器将这些样本承载器运送到处理队列上，以对样本进行抽吸。一旦完成样本抽吸，处理队列将运送这些样本承载器到卸载队列上。

图13-28 ARCHITECT i2000_SR系统标准样本处理器（SSH，红色线框内）

根据处理模块数，可供使用的SSH配置有两种：

单通道——提供用于单个处理模块的样本处理。最大容量为125个样本（25个样本承载器，每个样本承载器上含5个样本）。

双通道——提供用于多个处理模块（多达4个处理模块）系统的样本处理。最大容量为250个样本（50个样本承载器，每个样本承载器上含5个样本）。

转盘样本处理器（LAS）是一种传送系统，用于装载校准品、质控品和患者样本将其发送到AR-CHITECT i2000SR处理模块上，该模块整合了LAS 跟踪系统。如果跟踪失败，则LAS转盘可用作样本装载主区。在正常操作条件下，当轨道和LAS转盘均工作时，转盘上样本将优先于轨道上样本。
