1.简介

ARCHITECT i1000_SR系统是一种全自动化免疫分析系统，能够进行随机和连续访问并对样本进行优先处理和自动重复再测处理。

2.基本结构

①ARCHITECT i1000_SR处理模块：具有优先处理能力的诊断模块，使通过CMIA（化学发光微粒子免疫检测法）以进行样本处理。② RSH（多维样本处理轨道）：运输模块，对处理模块提供样本以进行分析和重复再测。③ SCC（系统控制中心）：计算机系统，使用户能够通过集中型界面，以对处理模块及其相关部件进行控制。

（1） 处理模块（图13-30和图13-31）

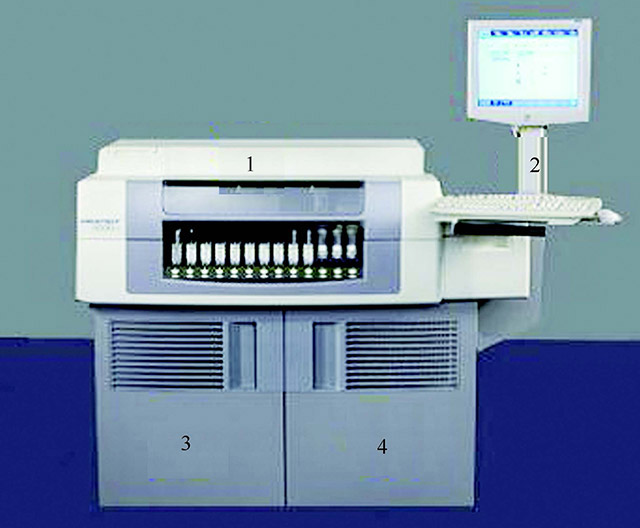

图13-30 ARCHITECT i1000_SR处理模块（前视）

图 13-31 ARCHITECT i1000_SR处理模块（后视）

1.SCC后面板：提供对SCC CPU后面板接头的访问；2.卡笼后面板：提供对卡笼后面板和电源的访问；3.流控式后面板：提供对流控配件的访问

1) 处理中心盖子：提供对执行检验处理工作配件的访问。

2) SCC铰接臂：提供对SCC监视器、键盘和鼠标访问。

3) 供应和废物中心门：提供对洗液贮存和固体废物贮存区的访问。

4) 卡笼门和SCC中心门：提供对卡笼和SCC部件访问。

（2）处理中心（图13-32）

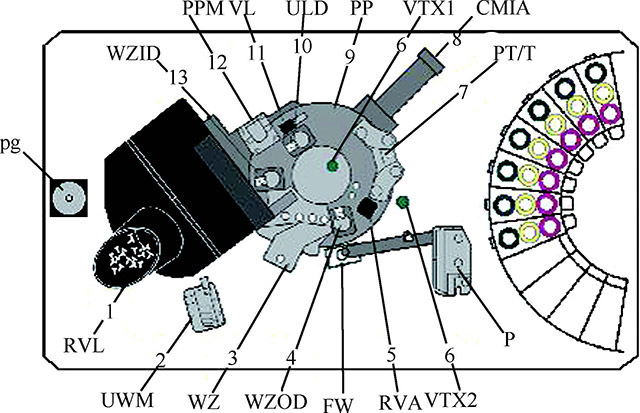

图13-32 ARCHITECT ilOOO_SR处理中心硬件配件

1.RV装载器和漏斗装置（ARCHITECT il000_SR）：RV装载器和漏斗装置（在处理中心制图上为RVL标识）提供RVS（反应杯）在系统上的贮存场所，并将RVS运送到处理通道上；2.上面废物歧管（ARCHITECT i1000_SR）：上面废物歧管（在处理中心制图上为UWM标识）是一种用于指示洗涤后RVS上的废液流入废物区的装置；3.洗涤区歧管（ARCHITECT i1000SR）：洗涤区歧管（在处理中心制图上为WZ标识）用于洗去RV（反应杯）内未与反应混合物结合的分析物并丢弃不用；4.洗涤区出口分流器（ARCHITECT i1000_SR）：洗涤区出口分流器（在处理中心制图上为WZOD标识）用于指示RVS（反应杯）进入内轨道或保持在外轨道上；5.RV存取门（ARCHITECT i1000_SR）：RV存取门（在处理中心制图上为RVA标识）是一个开口，用户可通道该开口以访问外轨道的一个位置，RVA仅作为诊断用途，应确保其在系统操作期间为关闭；6.旋涡器（ARCHITECT i1000_SR）：旋涡器（在处理中心制图上为VTX1和VTX2标识）用于混合反应混合物，从而使微粒悬浮，这些RVS是在处理通道上进行旋涡振荡；7.预激发液/激发液歧管（ARCHITECT i1000_SR）：预激发液/激发液歧管（在处理中心制图上为PT/T标识）用于在RVS内依次分发预激发液、激发液；⑧CMIA阅读器（ARCHITECT i1000_SR）：CMIA阅读器（在处理中心制图上为CMIA标识）用于测量RVs （反应杯）上的化学发光量并报告检测到发光量；9.处理通道（ARCHITECT i1000_SR）：处理通道（在处理中心制图为PP标识） 含有移动RVs、将RVs定位在处理站并提供检验处理要求的保温温度；10.卸载分流器（ARCHITECT i1000_SR）：卸载分流器（在处理中心制图上为ULD标识）将用于样本预处理或稀释的RVs从内轨道卸载到固体废物容器内；11.RV卸载器（ARCHITECT i1000_SR）：RV卸载器（在处理中心制图上为UL标识）是在检验处理后，卸下处理通道上使用过RVs并丢到固体废物容器内；12.处理通道电机（ARCHITECT i1000_SR）：处理通道驱动电机（在处理中心制图上为PPM标识）用于旋转处理通道圆盘，以将RVs（反应杯）固定在适当位置上，然后，再使这些RVs一个位置接着一个位置前进；13.洗涤区进口分流器（ARCHITECT i1000_SR）：洗涤区进口分流器（在处理中心制备上为WZID标识）用于指示RVs进人洗涤区（外轨道）以进行洗涤或保持在内轨道上

（3）RSH——多维样本处理轨道：RSH与ARCHITECT i2000_SR结构与作用相似，是一种传送系统，用于装载校准品、质控品、患者样本和试剂。对RSH的设计使能够随意并连续访问正在装载/卸载样本和试剂。其上面含两种类型分段用于放置样本，可以是常规处理，或者优先处理。试剂承载器可装载在任意的RSH分段上。

RSH分段主要有两种，分别为优先分段和常规分段，均为保存样本或试剂承载器的区域。用户可设置优先分段编号（0~7），其余默认为常规分段。可将样本放入样本承载器内，然后，再将样本承载器装入优先分段或常规分段。样本承载器传送器将捡拾各样本承载器，然后移动。移动时将通过条码阅读器。条码阅读器将对样本进行标识，然后，样本承载器传送器将该样本承载器移到抽吸区，以对样本进行抽吸。用户可将试剂瓶放入试剂承载器上，然后，再将试剂承载器装入优先分段或常规分段。试剂承载器传送器将捡拾各承载器，然后移 动。移动时将通过条码阅读器。条码阅读器将对这些试剂盒进行标识，然后，样本承载器传送器将该承载器装载到试剂转盘上。
