（一）电化学发光免疫检测原理

所有的电化学发光免疫分析仪的固相载体均为顺磁性微粒子，顺磁性微粒子是以三氧化二铁为核心，外包一层聚苯乙烯组成的，直径1~2μm。发光底物为三联吡啶钌，三丙胺（TPA）用来激发发光反应。

电化学发光免疫分析设备的检测原理（适用于包括Modular系列、cobas系列在内的所有电化学发光免疫分析仪）：①将包被有特异性抗体的顺磁性微粒、待检测样本和发光剂标记的抗体加入到反应 杯中，温育，形成微粒包被的抗原-抗体-发光剂标记抗体复合物。②复合物被吸入流动室，以TPA缓冲液进行洗涤。磁性微粒被安装在电极表面下的磁铁吸住，而其余的发光标记抗体和样本被冲走。③给电极加压，使ECL反应开始，从而产生电化学发光。④由光电倍增管接受光并转换为电信号，经计算从标准曲线上得出待测抗原含量。

有三种检测原理：竞争性原理（用于极小的分析物）、夹心式原理（用于较大的分析物）及桥联式原理（用于样品中的抗体检测）。

（二）基本结构

cobas e 602模块是归属于cobas 8000生化免疫测定分析系统的全自动电化学发光检测模块。它可用于定量和定性体外测定，可完成各种分析试验，检测速度可以达到170测试/小时。样品经cobas 8000系统的核心单兀传送至cobas e 602 模块，每套仪器最多可以连接4个cobas e 602模块，系统最高检测速度可至680测试/小时。独特的生化免疫一体化设计，cobas e 602模块可以同时连接2000测试/小时的cobas c701/702模块和600测试/小时的中速cobas c 502模块，真正实现检验医学实验室一管血样本一个分析系统完成生化免疫项目的检测需求。

cobas e 602模块可再分为6个功能组件：试剂区、测定区、预清洗区、耗材区、前门后部的组件、背面部件（图13-52）。另外，cobas e 602模块还配备了样本缓冲区模块，让样本在仪器旁待检，提高仪器的利用率。

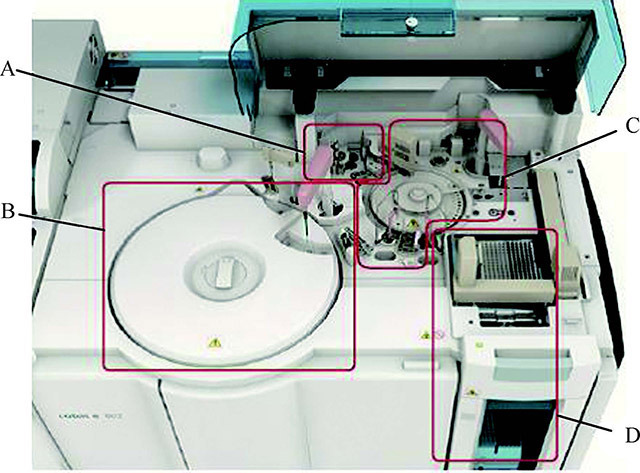

图13-52　cobas e 602模块俯视

A.预清洗区；B.试剂区；C.测定区（孵育装置和测定装置）；D.耗材区

（1）预清洗区组件：预清洗站位于该分析模块的后部中央；如果分析试验万案需要在测定前先除去反应溶液中的特殊血清组分，则预清洗站可进行一个预清洗步骤。

e 602模块预清洗区包括以下部件：预清洗夹持器、预清洗分配器、预清洗sipper、一个冲洗站、两个隔离站、一个涡流混合站（图13-53）。

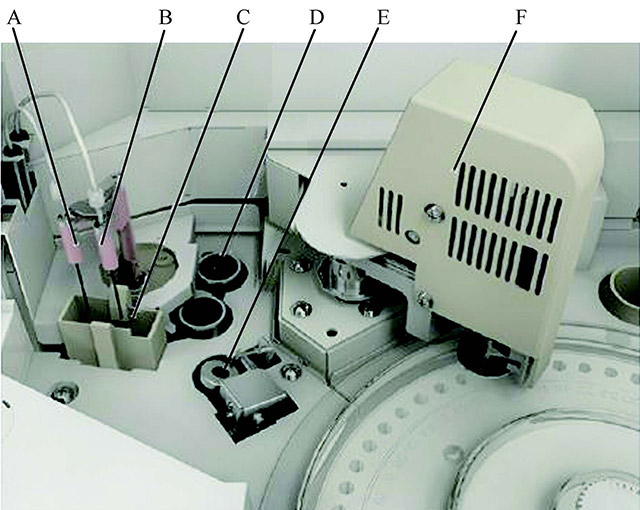

图13-53　预清洗区的组件

A.分配器；B.sipper；C.冲洗站；D.分离站；E.涡流混合站；F.抓手

（2）试剂区组件：试剂区位于分析模块左侧，负责将试剂转运至孵育器中的独立位置。

该模块试剂区域包括以下组分：一个冷藏试剂仓，用于分选最多达25个试剂盒；具有冲洗站的一个微球搅拌器；具有冲洗站的一个试剂探针，一个预清洗站（图13-54）。

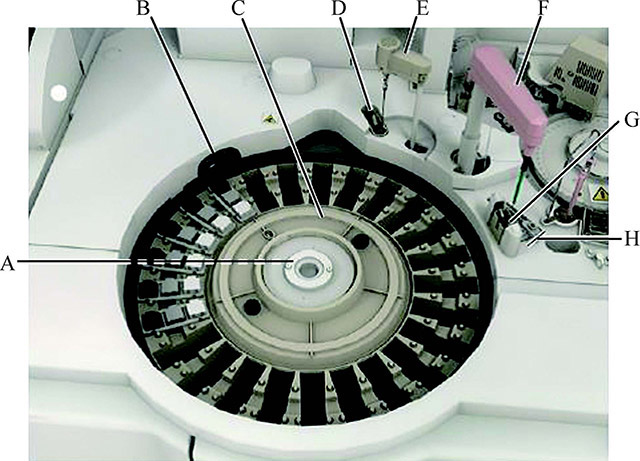

图13-54试剂区域构件

A.条形码读码器；B.试剂盖开/闭装置；C.试剂盘；D.微珠混合器冲洗站；E.微珠混合器；F.试剂探针；G.试剂探针冲洗站；H.预清洗站

（3）测定区组件：测定区位于分析模块的中央，由以下部件组成：具有冲洗站的一个样品探针，一个孵育盘，具有冲洗站的一个sipper探针，一个预清洗站（图13-55）。

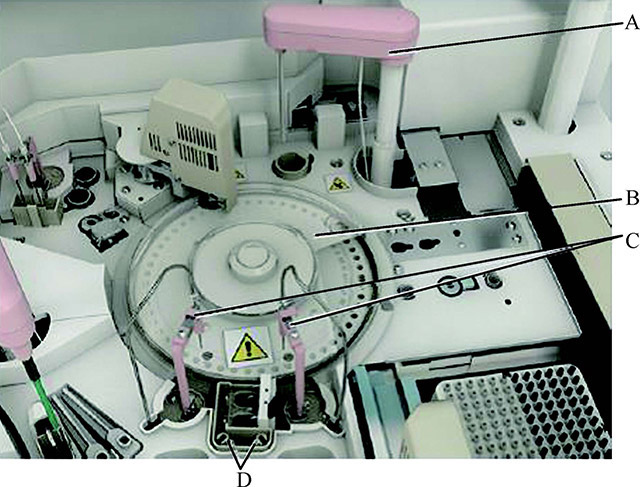

图13-55测定区构造

A.样品探针；B.孵育盘；C.sipper探针；D.sipper探针冲洗站

测量池（图13-56）位于该分析模块内部的两个测量池是e 602模块用于样品测定的测定通道的中心部件。施加电场后，电化学活性前体相互反应，产生一种激发态化合物，该化合物最终在光发射下降解。根据光强度测定值，系统可计算样品中的分析物浓度。

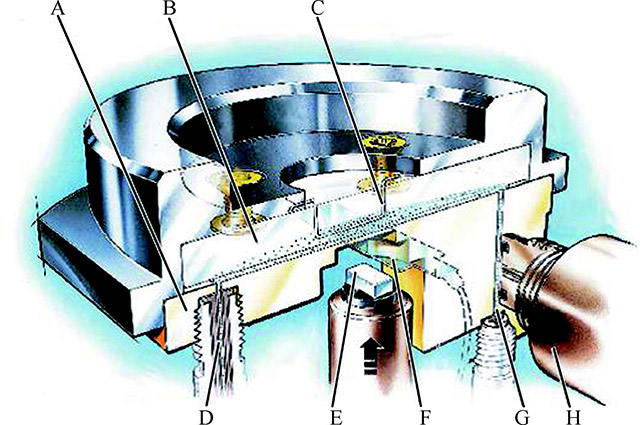

图13-56电化学发光分析仪测量池

A.池身；B.池顶；C.计数器电极；D.人水口；E.可动式磁铁；F.工作电极；G.出水口；H.参考电极

（4）耗材区组件：耗材区的部件位于该分析模块的右侧。

e 602模块耗材区包括以下部件：一个夹持器，一个AssAyTip缓冲站，AssAyTips与AssAyCups一次性开口，一个涡流混合站（图13-57）。

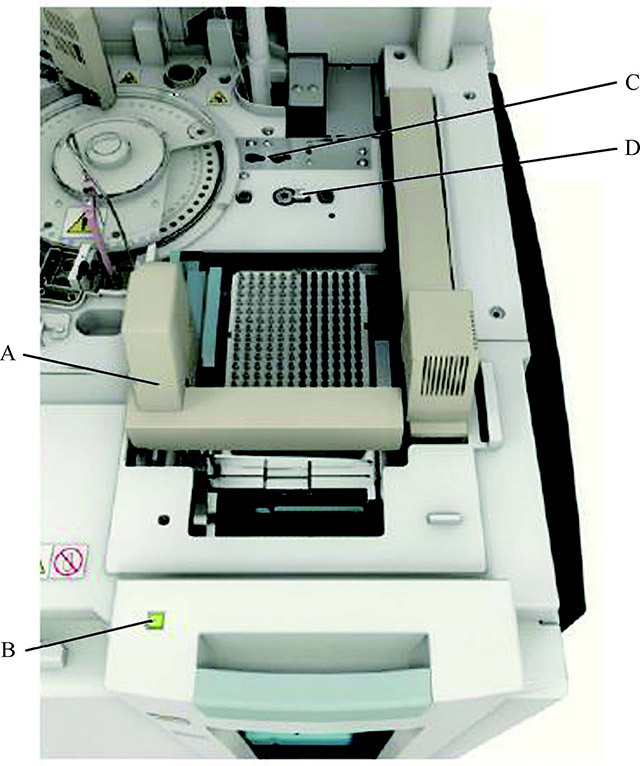

图13-57耗材区构造

A.抓手；B.绿色状态灯；C.AssAyTip缓冲站及处理口；D.涡流混合站

（5）前门后部的组件：见图13-58。

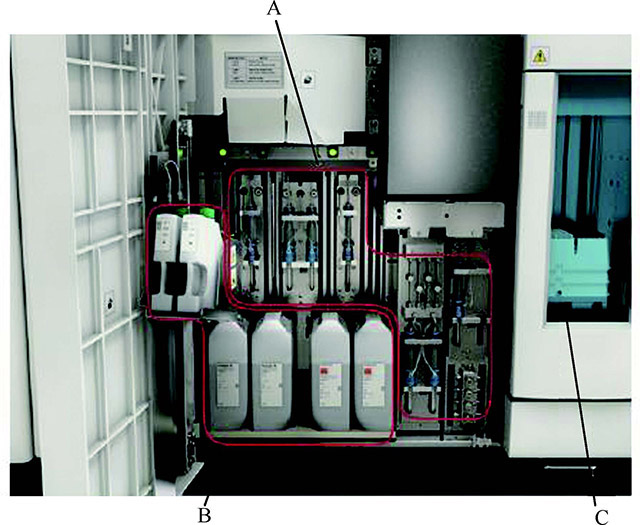

图13-58前门后部的组件

A.注射器；B.辅助试剂和清洗液；C.消耗性部件

辅助试剂和清洗液包括ProCell和CleAnCell的辅助试剂瓶（每种试剂两瓶）位于e 602模块前门的后面，两瓶PrecleAn溶液可自行安装在该门的内侧。

（6）背部组件：见图13-59。

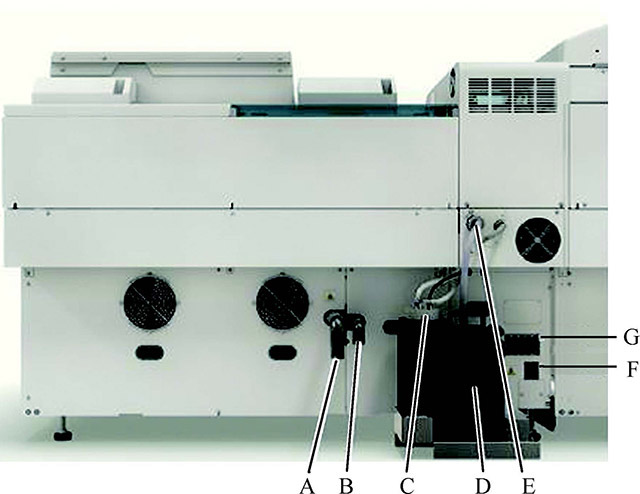

图 13-59 cobas e 602 后侧视

A.稀释废液出口；B.高浓缩废液出口；C.液面传感器装配； D.水箱；E.水入口；F.电源插座；G.电源断路器

（7）样本缓冲区模块（图13-60）：样本缓冲区的设计让每一个cobas e 602模块劳边增加了100个样本待检测区和25个质控样本的缓存区，有效释放了主轨道，智能分配样本成为可能，单个模块检测效率更高。

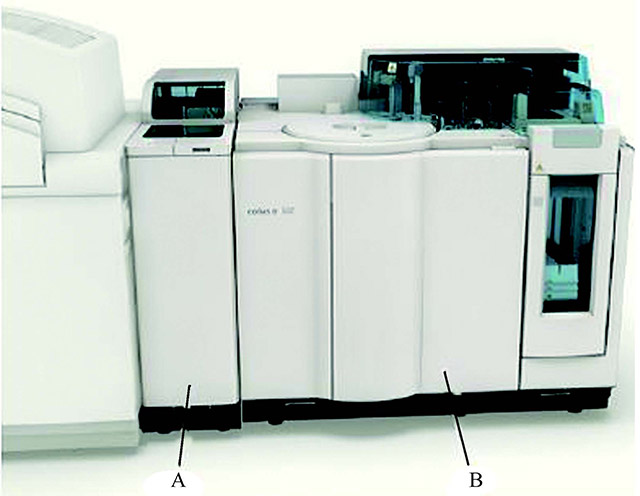

图13-60 cobas e 602模块样本缓冲模块位置

A.样品缓冲模块；B.e 602模块
