1.简介

Modular E 170 模块是归属于 Modular ANA-LYTICS SWA生化免疫测定分析系统的全自动电化学发光检测模块。它可用于定量和定性体外测定，可完成各种分析试验，检测速度可以达到170测试/小时。样品经Modular ANALYTICS SWA系统核心单元传送至Modular E170模块，每套仪器最多可以连接4个模块，系统最高检测速度可至680 测试/小时。独特的生化免疫一体化设计，Modular E 170模块可以同时连接2400测试/小时的Module D模块和800测试/小时的中速Module P模块，真正实现中大型检验医学实验室一管血样本一个分 析系统完成生化免疫项目的检测需求。

2.电化学发光免疫检测原理　

Modular E 170模块采用了电化学发光免疫分析技术（ECL），检测原理和流程与cobas系列电化学发光技术类似。

3.基本结构（图13-98）

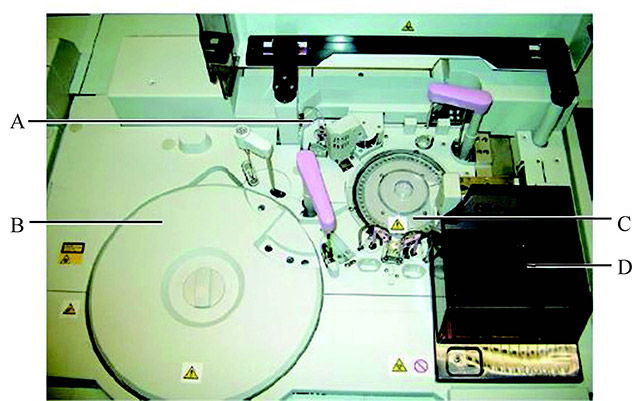

图13-98 Modular E 170 俯视图

A.预清洁区；B.试剂区；C.测量区（培养器和测量池）；D.耗材区

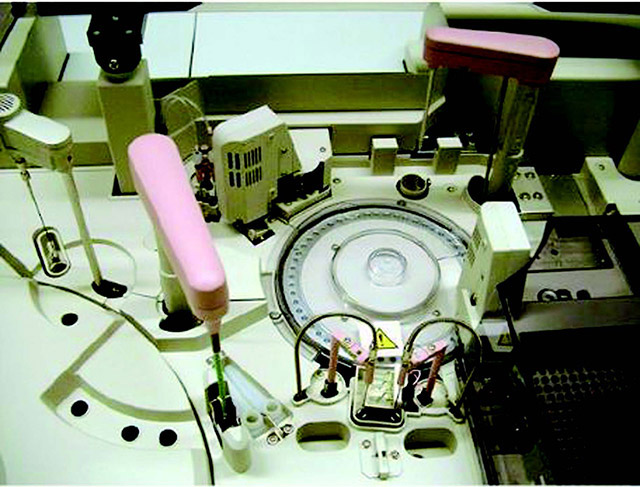

（1）测量区组件：测量区组件在分析模块的中部（图13-99）

图13-99 Modular E测量区

A.样本取样器（图13-100）。

图13-100 Modular E样本取样器

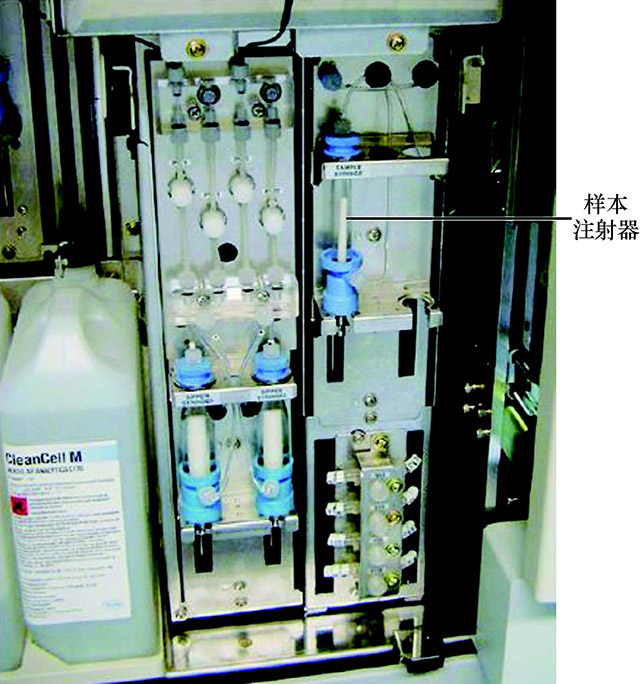

B.样本注射器（图13-101）：样本注射器位于分析模块前门后面的右侧。注射器充满了去离子水，利用样本取样器进行吸取和分配。

图13-101 Modular E样本注射器

C.培养器（图13-102）：培养器圆盘包含54个化验杯位置，大约位于分析单元的中心。其温度保持在（37.0±0.3）℃，以保证有助于分发人化验杯内的样本与试剂之间的反应进行。

图 13-102 Modular E 培养器

当准备好进行一次化验测定时，培养器把化验杯旋转至化验方案过程中的各个不同位置。它把每个化验杯送至相应的单元完成各自任务的位置上。

D.吸管取样器（图13-103）：提供2个吸管取样器，位于培养器前面（一个取样器用于测量通道1，另一个用于测量通道2）。它们从培养器内的化验杯里把反应混合物吸入测量通道，还负责从吸管前面各自的化验杯中吸取ProCell M和CleAnCell M。

图13-103测量通道1和2的吸管取样器

E.涡流混合站（图13-104）：涡流混合站位于抓取装置和吸头缓冲区之间，试剂递送之后用来混合反应溶液。化验杯由抓取装置自培养器运至此。

图13-104 Modular E涡流混合站

（2）预清洗区组件：预清洗站位于该分析模块的后部中央；如果分析试验万案需要在测定前先除去反应溶液中的特殊血清组分，则预清洗站可进行一个预清洗步骤。

该模块预清洗区包括以下部件：预清洗夹持器、预清洗分配器、预清洗sipper、一个冲洗站、两个隔离站、一个涡流混合站（如下图）。

预清洗区的组件

A.分配器；B.sipper；C.冲洗站；D.分离站；E.涡流混合站；F.抓手

（3）试剂区组件：试剂区位于分析模块左侧，负责将试剂转运至孵育器中的独立位置。

该模块试剂区域包括以下组分：一个冷藏试剂仓，用于分选最多达25个试剂盒；具有冲洗站的一个微球搅拌器；具有冲洗站的一个试剂探针，一个预清洗站（如下图）。

试剂区域构件

A.条形码读码器；B.试剂盖开/闭装置；C.试剂盘；D.微珠混合器冲洗站；E.微珠混合器；F.试剂探针；G.试剂探针冲洗站；H.预清洗站

（4）耗材区组件：耗材区的部件位于该分析模块的右侧。

该模块耗材区包括以下部件：一个夹持器，一个AssAyTip缓冲站，AssAyTips与AssAyCups一次性开口，一个涡流混合站（如下图）。

耗材区构造

A.抓手；B.绿色状态灯；C.AssAyTip缓冲站及处理口；D.涡流混合站
