1.简介

MA200微孔板式全自动发光免疫分析仪采用酶促化学发光分析方法，对待测样本的各种被分析物进行定量或定性检测。MA200是基于化学发光免疫技术的仪器测量产品，具有操作简便，宽量程、高速度、低噪声、高精度、低交叉污染、重复性好的优点，能够有效提高工作效率，为检验工作提供更准确的结果。

2.基本结构

分析仪由主机和计算机两部分组成，主机由样本管理系统、加样前处理系统、试剂仓、反应系统、检测系统、条码读取器、通讯接口及电源装置组成。计算机部分有多媒体触摸式显示屏、键盘、鼠标、计算机主机、打印机组成。

其整个系统由3个主要的子系统组成：样本处理系统，样本反应及检测系统，人机交互的系统控制台。操作人员可在下列若干点进行交互操作。

（1）样本管理系统：完成样本的管理和定位，一次可放人96个待检样本，样本管理系统具有样 本架防倒、防错位功能。可自动识别样本杯、试管，对有条码的样本可进行条码自动扫描。

（2）加样前处理系统：先通过精密柱塞泵和具有液面感应的一次性移液针进行取样、样本稀释、添加试剂操作。然后由机械抓手将微孔板上加密封盖，防止液体的蒸发与温度失控，因采用了一次性加样头所以就避免了样品、试剂间的交叉污染。最后由具有混匀功能的温育模块进行反应物混匀与温育。该系统具有一次移液多次、多项分配；还 可单板、多板、零星样本拼板加样的功能。

（3）试剂仓：为槽形仓体结构，可以放置16个试剂架，将不同实验需要对应的试剂架移动到指定的位置，供加样系统进行试剂的添加操作，该系统具有随时更换添加试剂功能。

（4）反应系统：试剂进行反应的主要区域，具有6个温育板位，可同时进行一步法和两步法实验，温控单元的精准控制，使整体反应系统内始终 处于恒温37℃。系统内还包含微孔板清洗功能。通过一个16针的多板清洗系统，对微孔板进行快速清洗。

（5）检测系统：仪器的关键装置，由精密传动定位机构、光子计数采集模块、封闭检测区域组成。通过步进电机装置和控制电路对精密传动定位机构进行控制，实现整板中的每一个孔的测光定位要求。高灵敏度的光子计数采集模块是实现仪器测量的关键技术，用于对试剂的发光值进行测定，并传输到分析系统内进行各种相应的数据处理分析。

（6）条码读取器：全自动的条码识别器，能自动识别样本条码、试剂，提高信息录人效率，减少人工录人的误差。

（7）通讯接口及电源装置：仪器通过CAN BUS总线和电脑相连，可以传送测量项目信息、测量结果、日志等信息。仪器采用医疗开关电源。开关电源提供24V、12V、5V安全电压给仪器内的各个电气模块。

3.原理及特性（图13-134）

在测定时，使待测样本（测定其中的抗体或抗原）和酶标抗原或抗体按不同的步骤与固相载体表面的抗原或抗体起反应。用洗涤的方法使固相载体上形成的抗原抗体复合物与其他物质分开，结合在固相载体上的酶量与标本中受检物质的量成一定的比例。然后加入鲁米诺发光底液，利用化学反应释放的能量激发中 间体，从激发态回到基态，能量以光子的形式释放。此时将微孔板置入MA200的测光部件内，由光子采集器读出各杯中的光子数。样品中的待测分子浓度根据标准品建立的数学模型进行定量分析。最后打印数据报告，以辅助临床诊断。

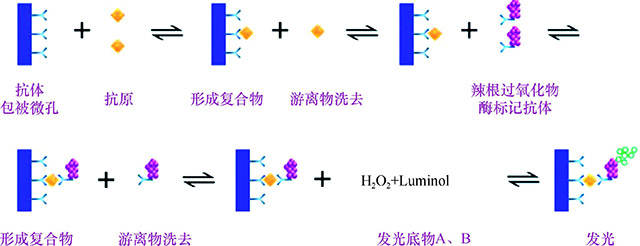

图13-134微孔板式发光反应原理

一步法：分析仪的反应台上准备好微孔板，由样本针从样本载入台移取样本加入反应台上指定的反应孔中，然后更换新的一次性加样头从试剂仓中移取相应的酶结合物加入到指定的反应孔中，再由机械抓手将微孔板上加密封盖，混匀后置于37℃反应台温育，最后由机械抓手移至清洗区洗涤。洗涤结束后加入底物，混匀后由机械抓手将微孔板移至测光部件内，由光子计数器读出各孔中的光子数。 然后由计算机根据标准品建立的数学模型对样品中的待测物浓度进行定量或定性分析。

两步法：分析仪的反应台上准备好微孔板，由样本针从样本载入台移取样本加入反应台上指定的反应孔中，由机械抓手将微孔板上加密封盖，混匀后置于37℃反应台温育，由机械抓手移至清洗区洗涤；然后更换新的一次性加样头从试剂仓中移取相应的酶结合物加入到指定的反应孔中，由机械抓手将微孔板上加密封盖，混匀后置于37℃反应台温育，再由机械抓手移至清洗区洗涤。洗涤结束后加入底物，混匀后由机械抓手将微孔板移至测光部件内，由光子计数器读出各孔中的光子数。然后由计算机根据标准品建立的数学模型对样品中的待测物浓度进行定量或定性分析。

采用精密移液技术、智能集成控制技术、微弱光检测技术。

4.分析流程

MA200分析仪分析流程与ADC400分析仪分析流程相似，分析仪的样本针将特定量的样本加入仪器的专用微孔板中（有些样本需要稀释），酶使样本中的待测分子与微孔板中的包被物在酶作用下形成抗体抗原复合物，由清洗模块进行清洗分离，并将多余物质去除；加入酶结合物，形成抗体-抗原-酶结合物复合物；再次进行温育和清洗，除去游离的酶结合物；最后加入鲁米诺发光底物，利用化学反应释放的能量激发中间体，从激发态回到基态，能量以光子的形式进行释放。此时，分析仪将反应板置入检测单元，由光子计数器获取光信号。根据标准品建立的数学模型对样本中的待测物浓度进行分析。最后打印数据报告，并为临床诊断提供依据。
