1. 仪器构成

（1）热循环系统：热循环系统可循环控制样品的温度，并能读取样品的荧光特性。热循环系统包括4个热循环部分(TCA、TCB、TCC 和TCD)。每个热循环部分可容纳多达24 支盛有检测样品和通用混合试剂的K管，可使多达96个样品同时进行扩增和检测。

传输头可自动装载和卸载K-carrier。每个热循环部分的热盖都与K-carrier温度相同，可自动打开和关闭。

（2）荧光检测系统(图17-36)：4个24 通道荧光检测系统可利用4 种不同的滤光片同时读取所有K管的荧光。

图17-36　荧光检测系统

激发光源为钨-卤素灯。参考通道监控激发光源，结果计算中使用参考值来校正所有的激发漂移。为保护样品避免光分解作用，不检测时可用遮光器阻挡激发光源。

激发滤光轮可容纳4个滤光片，并由步进马达驱动旋转。荧光团的发射波长被第二个光学滤光片过滤。发射滤光轮可容纳4个滤光片，且同样由步进马达驱动旋转。

光电探测器是一个专用集成电路( Photo ASIC)。Photo ASIC是由一系列的6×6 硅二极管组成的。集成的多路器可读取二极管的每个单一信号。Photo ASIC 可读取的动态信号范围较大，因此可同时读取所有的通道。

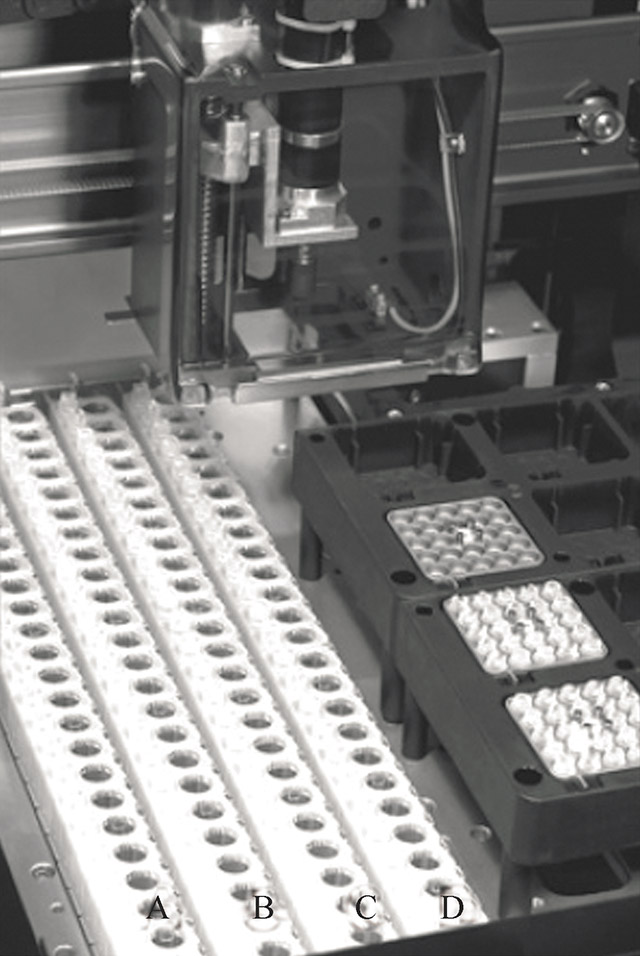

（3）样本架载入区：样品架装载区可容纳4个样品架(图17-37)。

图17-37　样品架载入区

样品架中含有手动移入样品的K管和条形码。每一个样品架可容纳24支K管，一个装载区可容纳96个样品。

仪器连续操作时，可装载样品架。

所有样品架都被贴上标签和带有样品架编码的条形码以便识别。装载样品架时，其编码被自动扫描。样品架信息可显示在AMPLILINK 软件系统菜单栏中。在AMPLILINK 软件系统窗口的系统菜单栏样品标签下，从A到D标记载入样品架的位置。

（4）条形码扫描仪：当样品架被移至cobas® TaqMan® 分析仪时，条形码扫描仪可读取样品架和样品及质控品的条形码。

2. 工作原理　

cobas® TaqMan® 分析仪采用罗氏专利技术。该技术利用5′核酸酶检测PCR。

本方法利用了含有报告荧光染料和淬灭荧光染料的双荧光标记探针。反应初始探针不显示荧光。反应过程中，DNA聚合酶的核酸外切酶活性将探针切断并释放出两种荧光染料。这一剪切使报告基团的淬灭剂消除，导致相应的荧光信号增加(图17-38)。

图17-38　荧光能量转移探针

A.正向引物；B.报告基团；C.探针；D.淬灭剂；E.反向引物

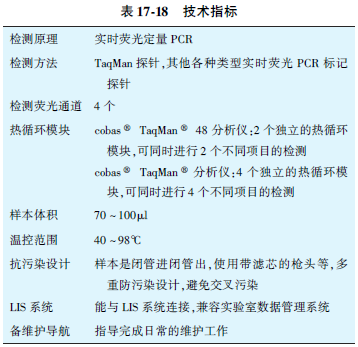

3. 技术指标(表17-18)

4. 应用概述　

配合供应的多种试剂盒在cobas® TaqMan® Analyzer上可以完成血浆、血清样本的HIV-1、HCV、HBV 等多种病原体定性定量检测，已经在医院传染科和检验科、各级CDC、传染病研究所等广泛使用。

cobas® TaqMan® Analyzer 的一个显著特点是带有功能通道，用户可以通过它方便地进行实验室独特的检测方案。将IVD 检测和用户自定义检测整合在一个平台，使用相同的工作流程进行定义和运行。既可使用灵活的手工样本制备，也可配备全自动样本制备系统。
