1.基本原理

Cytospin系列细胞涂片离心机有4代产品（Shandon-Elliott Cytospin、Cytospin 2、Cytospin 3和Cytospin 4型细胞涂片离心机)。利用离心的原理，将细胞沉降到指定区域，制造单层细胞涂片，并将多余液体由吸水卡吸走（除了EZ巨孔漏斗），能够很好地展现细胞核形态，所有的细胞均匀沉降，独特设计的倾斜上载，避免了细胞丢失和液体提前接触载玻片，在静止时，离心漏斗呈倾斜状态，细胞悬液位于漏斗底角，不会接触玻片和吸水卡；离心时，离心漏斗呈垂直状态，所有液体相等机会接触玻片，悬浮细胞于整个沉淀区均匀涂片，多余的液体被四周的吸水卡吸收（原理示意见图3-14)。

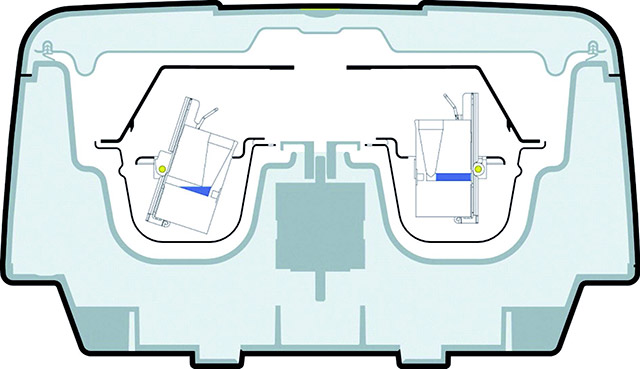

图3-14 Cytospin 4离心机离心原理

2.主要功能

Cytospin 4细胞涂片机由主机、密封离心头、离心漏斗、载玻片、玻夹片、滤纸片及可选附件组成。主要用于制作单层细胞涂片，包括尿液、血细胞、脑脊液等多种细胞悬液，还能够制作石蜡包埋的细胞沉淀物和细胞碎片组织。

3.主要技术指标

（1）工作条件

①环境温度:2~40℃。

②相对湿度：<80%。

③工作电压:100〜240V，5A，50/60Hz，150W。

（2）基本参数

①转速范围：200〜2000r/min，以 10r/min递进。

②加速方式:3种。

③转子组成:12个离心漏斗位，有离心转子密封盖；整个系统双层封闭系统。

④整个转子可高压高温（121℃)消毒。

⑤意外断电时，可手动紧急打开顶盖。

（3）程序设置

①共可存储23套程序。

②离心时间1~99min可调。

③初次接通电源，防止误开启功能。

④安全报警提示仪器失衡、超速、机盖未锁等异常现象。

⑤处理完毕后，仪器每分钟发出一次报警提示。

⑥机身自带程序记录卡，方便检索、查看。

4.配套耗材和试剂

(1)试剂

1) 细胞处理试剂盒Thermo Scientific Shandon Cytospin Collection Fluid:主要有酒精和聚乙二醇两种有效成分[注册证：国食药监械（进）字2012第1400661号，图3-15]。酒精用于细胞脱水，使得细胞产生轻微收缩，从而细胞核的细节更加锐利、清晰；聚乙二醇用于填充和支撑细胞结构，维持细胞核的细节形态，防止在风干的过程成产生变形，并且使得细胞紧贴在玻片上，防止在染色的过程中产生脱片。

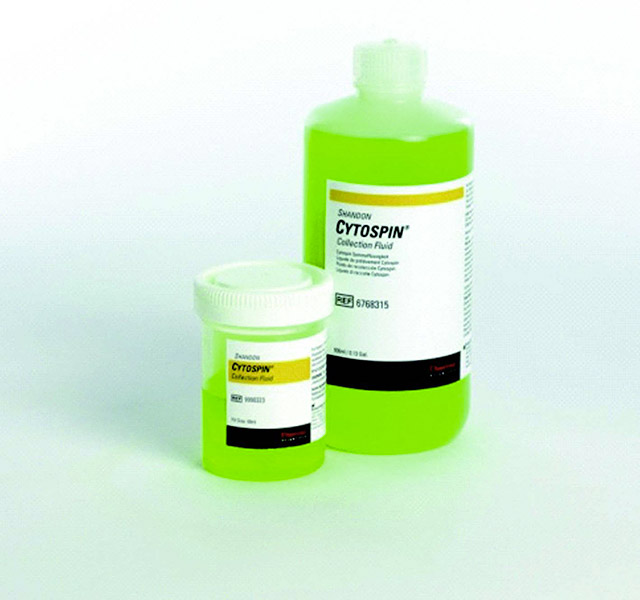

图 3-15 细胞处理试剂盒 Thermo Scientific Shandon Cytospin Collection Fluid

2) 细胞处理试剂盒Thermo Scientific CytoRich Red Collection Fluid:是一种以酒精为基质的通用固定液[注册证：国食药监械（进）字2012第1400662号，图3-16]，用于细胞学、活检小样本的处理，主要成分为酒精、甲醛、无毒缓和剂、软化剂和缓冲液。主要能够裂解血红细胞，溶解蛋白，固定细胞和小组织碎片。它不是一种用于妇科样本的固定液，而是用于处理非妇科细胞学样本，如痰液、洗液、刷取液、体液、刮取液和细针穿刺活检标本。

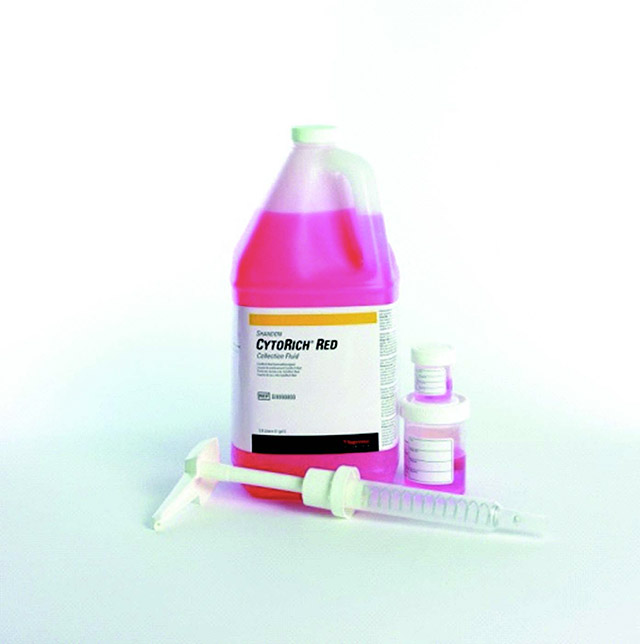

图 3-16 细胞处理试剂盒 Thermo Scientific CytoRich Red Collection Fluid

3) 细胞处理试剂盒 Thermo Scientific Shandon Mucolexx:主要用于处理黏稠的细胞学样本[注册证：国食药监械（进）字2012第1400521号，图3-17]。经消化后的细胞学涂片更加清晰，能够提高诊断结果的准确度。

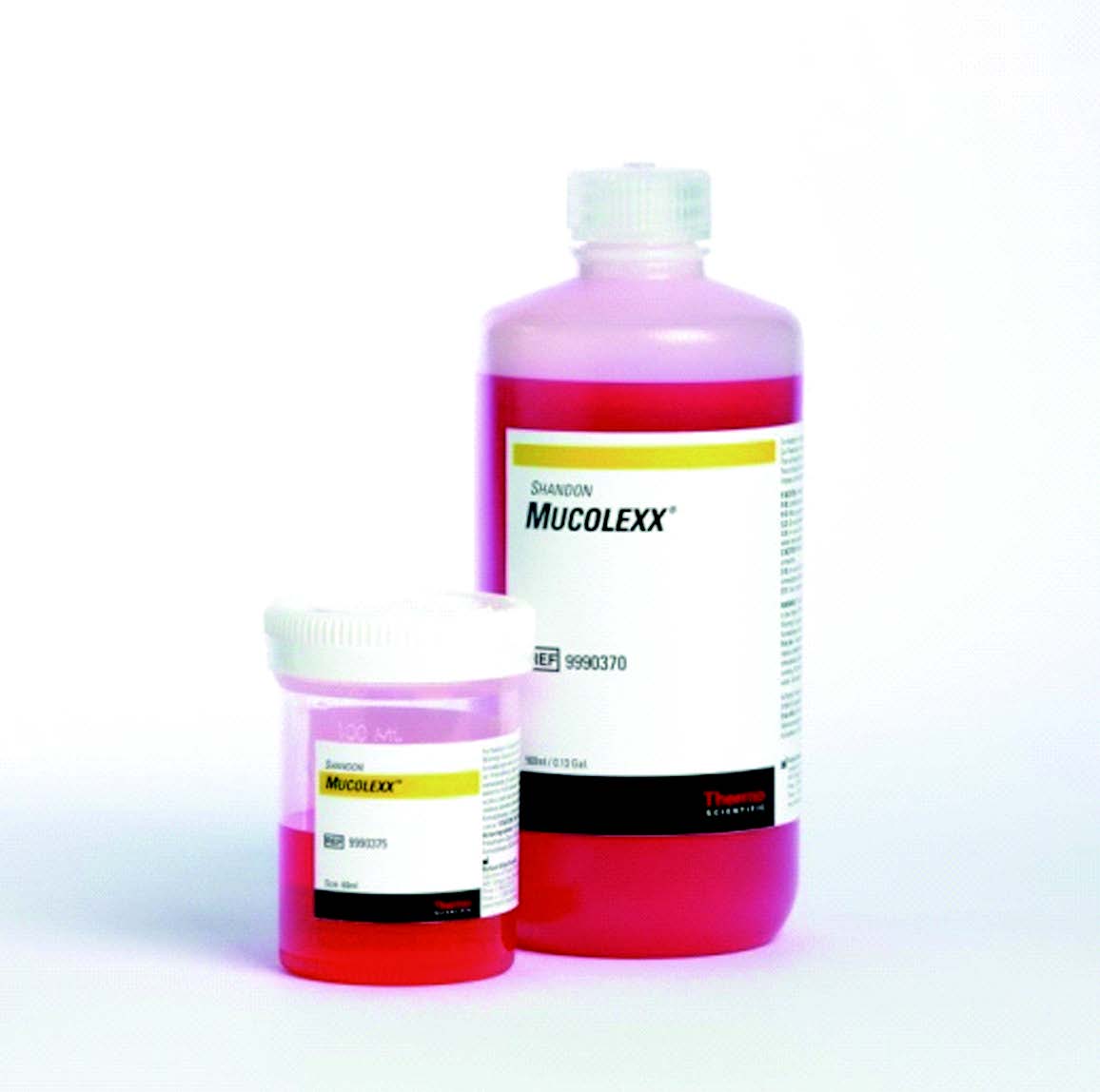

图3-17细胞处理试剂盒Thermo Scientific Shandon Mucolexx

(2)耗材

1) TPX可重复利用漏斗：配合不锈钢漏斗夹、双孔吸水卡和漏斗盖，组成了最经济实用的涂片耗材方案（图3-18)。除了吸水卡，其他部件都可以在清洗后重复利用。细胞悬液最大容量0.5ml(使用褐色吸水卡为0.4ml)。

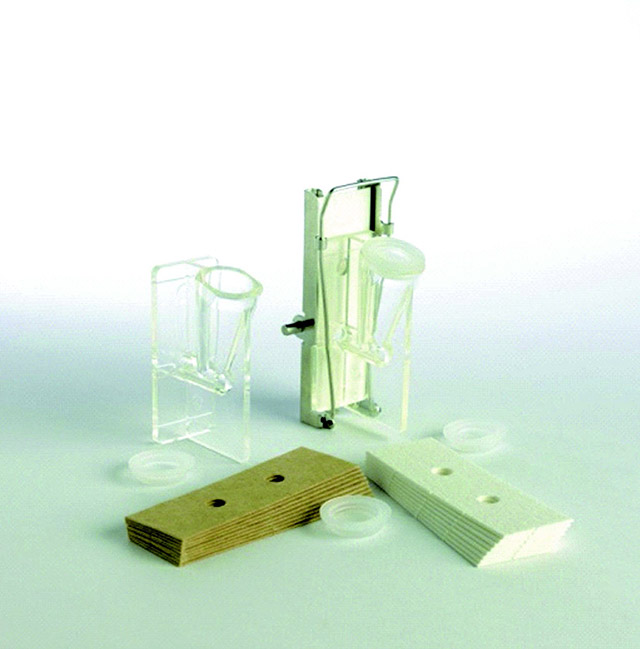

图3-18 TPX 漏斗

2）单孔和双孔细胞漏斗:配合不锈钢漏斗夹使用（图3-19)。单孔细胞漏斗细胞悬液最大容量0.5ml(使用褐色吸水卡为0. 4ml)，双孔细胞漏斗每个孔的细胞悬液容量最大为0.25ml。

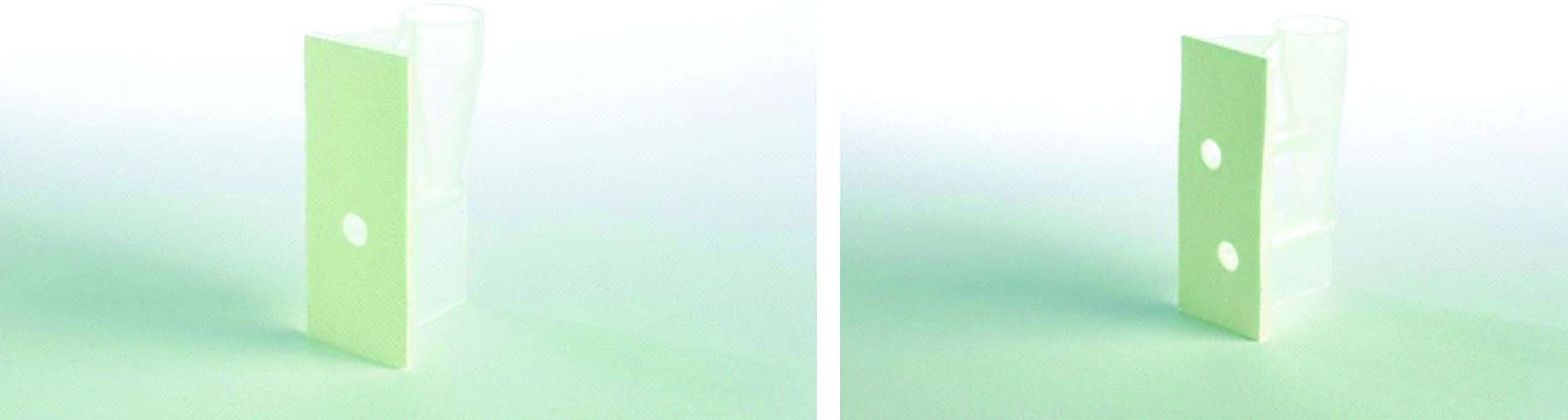

图3-19单孔(左图）和双孔（右图）细胞漏斗

3）EZ系列细胞漏斗:作为使用最简单的细胞漏斗，无需配合其他部件就可以使用（图3-20)。单孔最大容量0.5ml(使用褐色吸水卡为0.4ml)，双孔最大容量为2x0.25ml，巨孔漏斗最大容量为6ml，适合处理未预离心的低密度样本，不配备吸水卡，离心结束后，细胞被甩到玻片上，液体流回漏斗中。

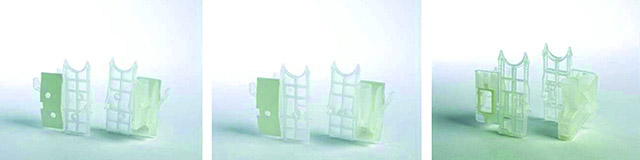

图3-20　EZ系列细胞漏斗

4）细胞块制备试剂盒Shandon Cytoblock® Cell Block Preparation System:细胞涂片最大的冋题在于涂片结果不利于长期保存，如果能够将细胞沉淀物、活检微小组织或者组织碎片通过石蜡包埋做成蜡块，就能够很好地解决这一问题。Cytoblock细胞块制作套装[备案号:国械备20140117，细胞块制备试剂盒（图3-21)]利用2种溶液混合，制备包含细胞的凝胶，经脱水、包埋，即可解决这一问题。配合Cytospin 4(表3-1)使用，能够使凝胶中细胞密度高且均匀，适合后期切片、染色使用，解决了长期以来困扰临床工作人员期的难题。

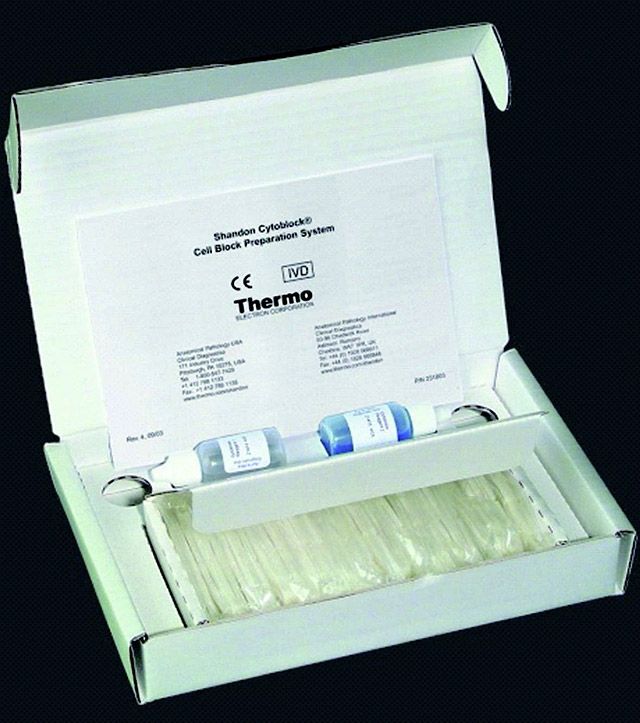

图3-21细胞块制备试剂盒

表3-1 Cytospin 4 操作推荐参数
